在当今数字化支付时代,三方支付接口(如支付宝、微信支付、银联等)已成为电商、金融、O2O等行业的核心基础设施,许多开发者或企业在对接支付接口时,常常遇到响应时间过长的问题,导致用户体验下降,甚至影响交易成功率。

为什么你的支付接口总是慢?深入解析三方支付响应时长控制结构

三方支付的响应时长到底受哪些因素影响?如何优化? 本文将从技术架构、网络传输、业务逻辑等多个角度,深入解析三方支付接口的响应时长控制结构,并提供优化建议。


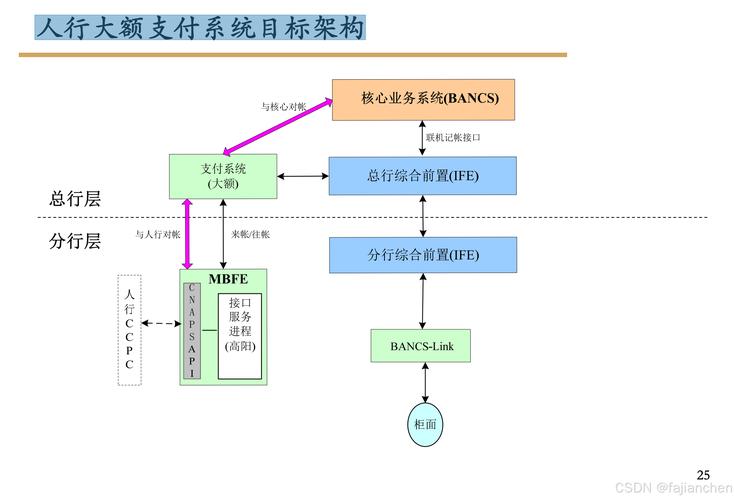

三方支付接口的典型架构

在分析响应时长之前,我们需要了解三方支付系统的基本架构,支付接口的请求流程如下:

  1. 客户端(App/Web) → 2. 商户服务器 → 3. 支付网关(支付宝/微信/银联) → 4. 银行/清算机构 → 5. 返回结果

在这个过程中,每个环节都可能成为性能瓶颈。


影响响应时长的关键因素

(1)网络传输延迟

  • 跨运营商/跨地区延迟:如果商户服务器与支付网关不在同一地区(如国内服务器调用海外支付接口),网络延迟可能增加100ms~500ms。
  • DNS解析时间:支付接口通常使用HTTPS,DNS解析和SSL握手可能消耗额外时间。
  • TCP连接复用:短连接(每次请求新建TCP连接)比长连接(HTTP Keep-Alive)更慢。

优化方案

  • 使用CDN或专线优化网络路径。
  • 采用HTTP/2或HTTP/3(QUIC)减少握手时间。
  • 合理设置TCP连接池,避免频繁重建连接。

(2)支付网关的处理时间

支付网关(如支付宝、微信支付)通常采用分布式架构,但不同接口的响应时间差异较大:

接口类型 平均响应时间(毫秒) 影响因素
支付下单(统一下单) 200~500ms 风控检查、订单生成、异步通知注册
支付查询 50~200ms 缓存查询、数据库IO
退款申请 300~1000ms 银行清算、异步处理

优化方案

  • 对于高频查询类接口(如订单状态查询),使用本地缓存+异步更新策略。
  • 对于耗时较长的操作(如退款),采用异步回调机制,避免阻塞主流程。

(3)商户服务器的处理逻辑

很多情况下,支付接口慢并不是支付网关的问题,而是商户服务器自身逻辑导致的,

  • 同步阻塞调用:在支付回调时,商户服务器可能同步执行数据库写入、日志记录、风控检查等操作,导致整体响应变慢。
  • 数据库性能瓶颈:如果订单表未优化索引,查询可能变慢。
  • 第三方依赖(如短信、风控):如果支付流程中依赖其他服务(如发送短信验证码),可能引入额外延迟。

优化方案

  • 使用消息队列(如Kafka、RabbitMQ)异步处理非核心逻辑(如日志、通知)。
  • 优化数据库查询,避免全表扫描。
  • 采用熔断机制(如Hystrix)防止第三方服务拖垮支付流程。

(4)银行/清算机构的影响

在涉及银行清算的支付场景(如网银支付、信用卡支付),银行系统的处理时间可能成为瓶颈:

  • 银行接口响应时间不稳定:某些银行的接口可能在高峰时段(如双11)响应变慢。
  • 清算批次处理:部分银行的退款、提现操作采用T+1清算模式,无法实时返回结果。

优化方案

  • 对于实时性要求高的场景,优先选择支付宝/微信等即时到账渠道。
  • 对于银行接口,设置合理的超时时间(如3~5秒),并做好失败重试机制

如何监控和优化支付接口响应时间?

(1)全链路监控

  • 使用APM工具(如SkyWalking、Pinpoint)监控支付接口的每个环节耗时。
  • 对支付网关、银行接口的响应时间设置告警阈值(如超过500ms触发告警)。

(2)压测与限流

  • 通过JMeter或LoadRunner模拟高并发支付请求,找出系统瓶颈。
  • 采用限流策略(如令牌桶算法)防止支付接口被突发流量打垮。

(3)缓存与异步化

  • 对支付结果查询接口使用Redis缓存,减少数据库压力。
  • 将非核心逻辑(如日志记录、数据分析)异步化处理。

真实案例:某电商支付优化实践

某电商平台在双11期间发现支付接口平均响应时间从300ms飙升到1.5秒,经过分析发现:

  1. 问题根源:支付回调时同步调用风控系统,风控接口在高并发下响应变慢。
  2. 优化方案
    • 将风控检查改为异步处理,支付成功后再触发风控逻辑。
    • 使用Redis缓存支付状态,减少数据库查询。
  3. 效果:支付接口平均响应时间降低至400ms,交易成功率提升15%。

三方支付接口的响应时间受多种因素影响,包括网络、支付网关、商户服务器逻辑、银行清算等,优化支付性能的关键在于:
减少网络延迟(CDN、HTTP/2)
异步化非核心逻辑(消息队列、缓存)
监控全链路性能(APM工具)
合理设置超时与重试机制

如果你的支付接口仍然很慢,不妨按照本文的思路逐一排查,相信一定能找到优化点!

你的支付接口遇到过哪些性能问题?欢迎在评论区分享你的优化经验! 🚀
